L'énergie solaire gagne du terrain, et avec elle, l'importance de bien choisir et installer ses composants. Au cœur de cette technologie se trouve l'onduleur, et plus spécifiquement, le micro-onduleur. La pose micro-onduleur est devenue la norme pour les installations résidentielles cherchant à maximiser le rendement. Cet article vous guide à travers les étapes techniques et les avantages de cette solution.
Pourquoi opter pour la pose de micro-onduleurs ?
Contrairement à un onduleur central (un gros boîtier pour toute l'installation), le micro-onduleur se place directement sous chaque panneau (ou pour un duo de panneaux).
Indépendance des panneaux
L'argument principal faveur de la pose micro-onduleur est la gestion indépendante. Si un panneau est à l'ombre ou sale, cela n'affecte pas la production des autres. Avec un onduleur central, la performance de toute la chaîne s'aligne sur le panneau le plus faible.
Sécurité accrue
L'installation fonctionne en courant alternatif (AC) directement à la sortie du panneau, évitant la circulation de courant continu (DC) à haute tension sur le toit, ce qui réduit les risques d'arc électrique et d'incendie.
Préparation avant l'installation
Avant de débuter la pose micro-onduleur, la sécurité est primordiale. Assurez-vous de couper l'alimentation générale et de porter les équipements de protection individuelle (EPI) adéquats.
Outils nécessaires :
- Visseuse et embouts adaptés.
- Clé dynamométrique.
- Pince à dénuder et tournevis d'électricien.
- Câble de terre et connecteurs spécifiques.
Étapes techniques de la pose micro-onduleur
Voici le processus standard pour installer ces dispositifs sur une structure de montage en surimposition toiture.

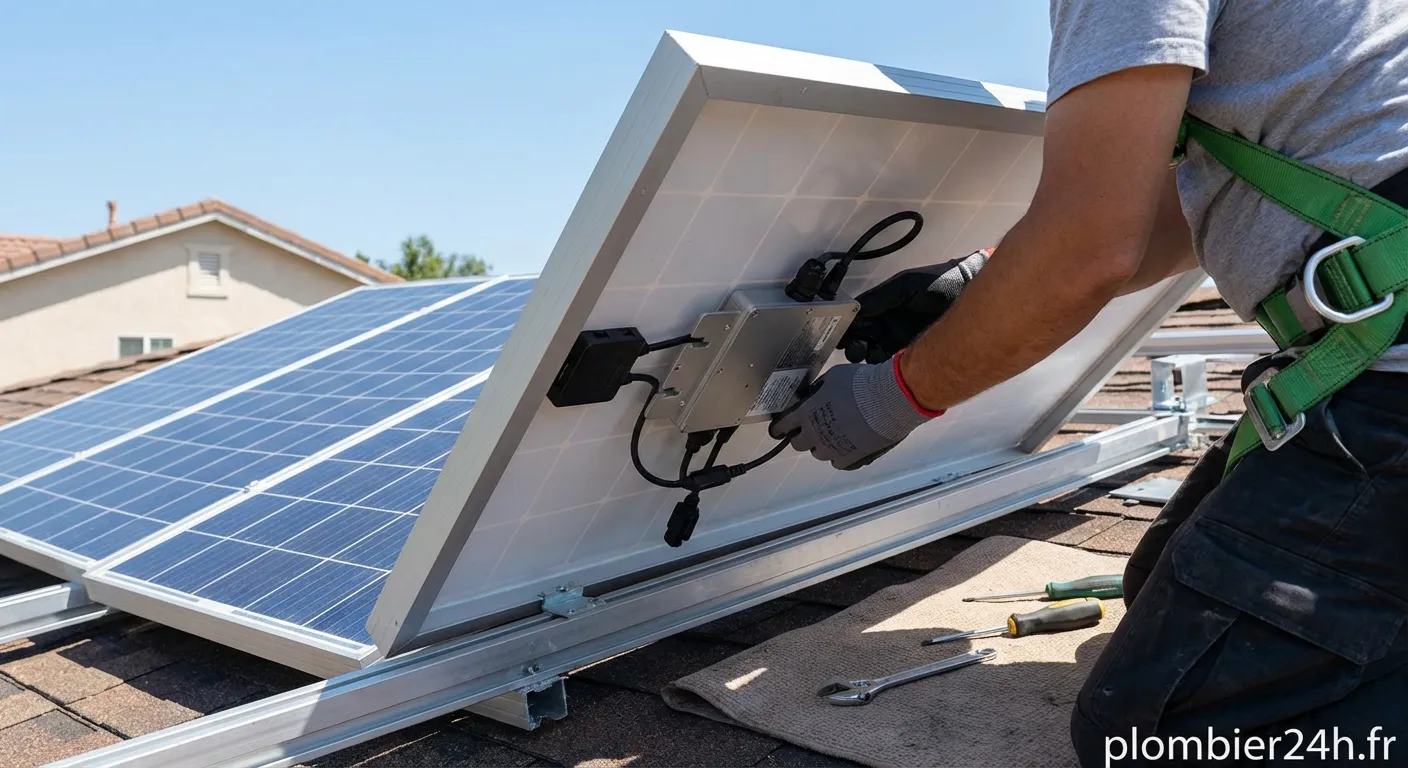

1. Fixation sur le rail
La première étape de la pose micro-onduleur consiste à fixer l'appareil sur le rail de montage en aluminium.
- Positionnez le micro-onduleur de manière à ce que les câbles du panneau puissent l'atteindre facilement.
- Le boîtier doit être orienté vers le toit (souvent marqueur vers le haut) pour être protégé des intempéries directes, tout en laissant un espace pour la ventilation.
- Serrez les boulons au couple recommandé par le fabricant.
2. Mise à la terre
C'est une étape cruciale pour la sécurité. Chaque micro-onduleur doit être relié à la terre.
- Utilisez une rondelle de mise à la terre ou un câble de terre dédié (souvent vert/jaune).
- Fixez-le solidement au cadre du micro-onduleur ou via la cosse prévue à cet effet.
3. Raccordement du câble bus AC
Le câble bus (ou câble tronc) relie tous les micro-onduleurs entre eux pour transporter l'électricité produite vers votre tableau.
- Connectez le câble AC du micro-onduleur au connecteur correspondant sur le câble bus. Vous devez entendre un "clic" de verrouillage.
- Fixez le câble le long du rail avec des clips ou des colliers résistants aux UV pour éviter qu'il ne pende sur le toit.
4. Connexion des panneaux solaires
C'est la dernière étape physique sur le toit lors de la pose micro-onduleur.
- Branchez les connecteurs DC (généralement MC4) du panneau solaire aux entrées du micro-onduleur.
- Important : Respectez les polarités, bien que les connecteurs soient souvent détrompés.
- Une fois connecté, la LED du micro-onduleur peut clignoter pour indiquer qu'il détecte une tension DC (selon le modèle).
Configuration et Monitoring
Une fois la pose micro-onduleur physique terminée et le raccordement au tableau électrique effectué (via un coffret AC de protection), il faut configurer la passerelle de communication.
La passerelle permet de suivre la production panneau par panneau via une application mobile.
Scannez les numéros de série de chaque micro-onduleur et reportez-les sur le plan de calepinage (le schéma de votre toit). Cela vous permettra d'identifier précisément quel panneau pourrait avoir un problème à l'avenir.
En suivant ces étapes rigoureuses, votre installation sera optimisée pour les décennies à venir.
