Qu'est-ce qu'un collecteur de plancher chauffant ?
Le collecteur, ou nourrisse, est le centre névralgique de votre installation de chauffage au sol. Il distribue l'eau chaude provenant de votre système de chauffage (chaudière, pompe à chaleur) dans les différents circuits (boucles) de tubes qui parcourent votre sol. Il gère également le retour de l'eau refroidie. Une pose collecteur plancher chauffant bien réalisée est donc indispensable pour assurer une répartition homogène de la chaleur dans toutes les pièces.
Préparation avant la pose du collecteur
Une bonne préparation est la clé d'une installation sans faille. Ne négligez pas ces étapes préliminaires.
Choisir le bon emplacement
L'emplacement du collecteur doit être stratégique :
- Centralisé : Pour équilibrer la longueur des différentes boucles du plancher chauffant.
- Accessible : Il doit être facile d'accès pour les réglages, la maintenance et d'éventuelles réparations. On le place souvent dans un placard technique, un garage ou une buanderie.
- Protégé : À l'abri du gel et des chocs.
Le collecteur se fixe généralement à une hauteur comprise entre 50 cm et 1 m du sol fini pour faciliter les raccordements.
Matériel et outils nécessaires
Assurez-vous de disposer de tout le matériel avant de commencer la pose du collecteur de plancher chauffant :
- Le collecteur (avec ses vannes, débitmètres et purgeurs)
- Chevilles et vis de fixation adaptées au support mural
- Clé à molette, pinces multiprises
- Coupe-tube pour PER
- Raccords à compression ou à sertir
- Niveau à bulle
- Mètre ruban

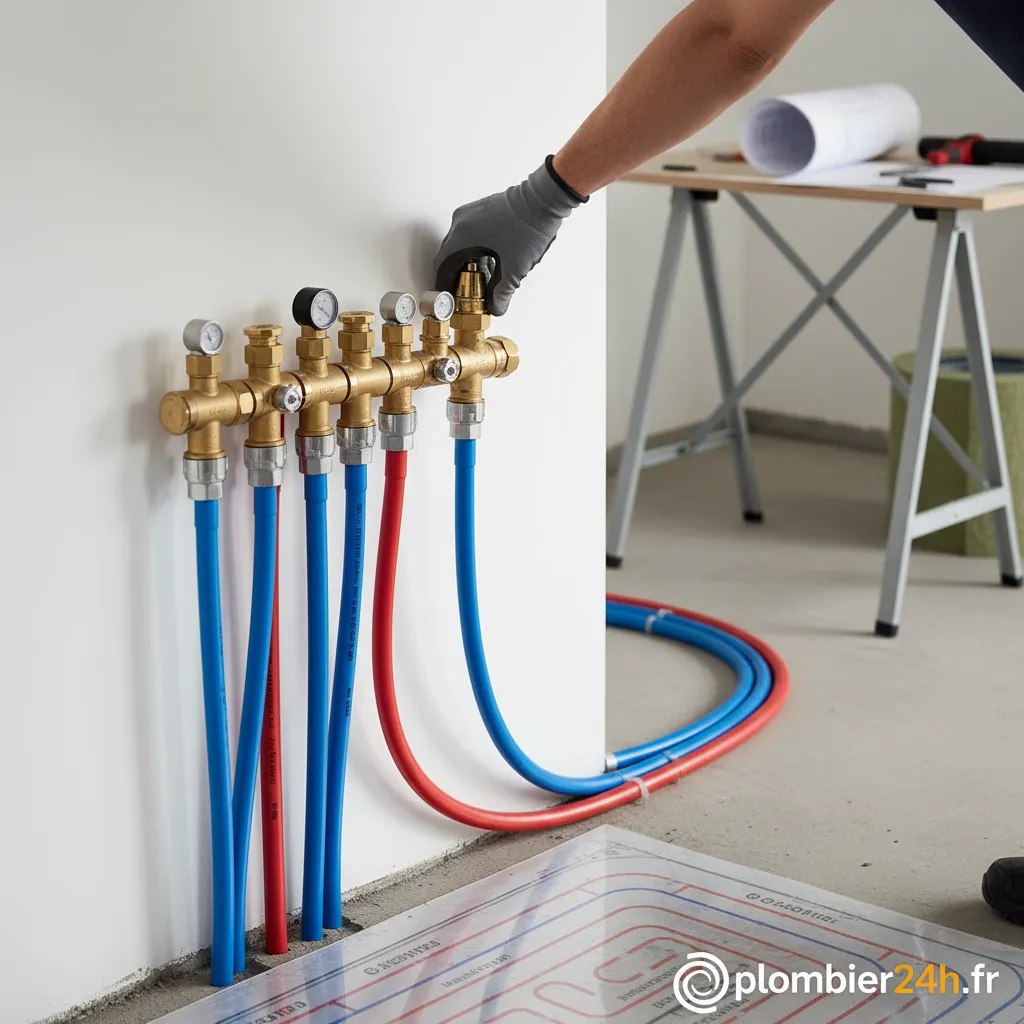

Étapes détaillées pour la pose du collecteur de plancher chauffant
Suivez scrupuleusement ces étapes pour une installation conforme aux règles de l'art.
1. Fixation du collecteur
Commencez par fixer solidement le coffret ou le support mural du collecteur à l'emplacement choisi. Utilisez un niveau à bulle pour garantir une parfaite horizontalité. Le collecteur de départ (eau chaude) se place généralement au-dessus du collecteur de retour (eau froide).
2. Raccordement des circuits du plancher chauffant
C'est l'étape la plus délicate de la pose collecteur plancher. Chaque boucle de tube PER venant du sol doit être raccordée au collecteur.
- Départ : Raccordez chaque tube de départ sur une des sorties du collecteur supérieur.
- Retour : Raccordez chaque tube de retour sur une des entrées du collecteur inférieur.
Utilisez des raccords adaptés (à compression le plus souvent) en veillant à bien calibrer et ébavurer le tube PER. Serrez modérément pour assurer l'étanchéité sans endommager le raccord. N'oubliez pas d'identifier chaque boucle pour faciliter les réglages futurs.
3. Connexion au système de chauffage
Une fois les boucles raccordées, il faut relier le collecteur à votre système de production d'eau chaude.
- L'arrivée d'eau chaude de la chaudière se connecte à l'entrée principale du collecteur de départ.
- La sortie principale du collecteur de retour se connecte au circuit de retour de la chaudière.
L'installation d'un circulateur peut être nécessaire pour assurer une bonne circulation de l'eau dans tout le système.
4. Mise en eau et test de pression
Avant de couler la chape, le test de pression est obligatoire. Il permet de vérifier l'étanchéité parfaite de l'ensemble de l'installation.
- Remplissez lentement le circuit avec de l'eau en purgeant l'air grâce aux purgeurs situés en bout de collecteur.
- Mettez le circuit sous pression à l'aide d'une pompe d'épreuve (une pression de 1,5 à 2 fois la pression de service, soit environ 4 à 6 bars).
- Maintenez cette pression pendant au moins 24 heures. Si le manomètre n'indique aucune baisse de pression, votre pose de collecteur pour plancher chauffant est étanche.
Erreurs courantes à éviter
- Oublier le test de pression : Une fuite sous la chape serait une catastrophe.
- Mal équilibrer les circuits : Des boucles de longueurs très différentes peuvent entraîner une mauvaise répartition de la chaleur. Les débitmètres sont là pour ajuster le débit dans chaque boucle.
- Trop serrer les raccords : Cela peut endommager les joints ou même fissurer les éléments en laiton.
- Ne pas identifier les boucles : Sans identification, impossible de régler correctement la température pièce par pièce.
